MPPT solární regulátor 60VDC/ 10A DuoRacer - 12/24V
Kód: 485Detailní popis produktu
☑ Základní info
MPPT regulátor nabíjení DuoRacer DR1206N-DDS je určen k nabíjení dvou baterií – palubní i startovací (znázorněných níže jako BATT1 a BATT2) v solárním systému. Tento regulátor podporuje několik typů hlavních baterií (BATT1), včetně uzavřených, gelových, zaplavených, LiFePO4 a Li-NiCoMn baterií, které jsou vhodné pro RV, karavany, lodě atd. Zařízení automaticky rozpozná napětí systému baterie startéru (BATT2) a po splnění podmínek se baterie dobije.
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.
Solární regulátor DuoRacer je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.
Maximální nabíjecí výkon do baterie tohoto modelu je 10A což odpovídá výkonu panelu 130 Wp pokud máte 12V baterii, nebo 260 Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru – tedy 190Wp resp. 390Wp!
Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 60V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C). Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 45V)
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.
Solární regulátor DuoRacer je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.
Maximální nabíjecí výkon do baterie tohoto modelu je 10A což odpovídá výkonu panelu 130 Wp pokud máte 12V baterii, nebo 260 Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru – tedy 190Wp resp. 390Wp!
Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 60V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C). Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 45V)
☑ K tomuto MPPT regulátoru můžete připojit ideálně tyto solární panely:
Hlavní funkce:
- Technologie sledování bodu maximálního výkonu s extrémně rychlou sledovací rychlostí a účinností sledování více než 99,5 %
- Pokročilý algoritmus řízení MPPT pro minimalizaci ztráty rychlosti a ztráty času MPP
- Širší rozsah provozního napětí MPP pro zlepšení využití FV modulu
- Funkce automatického řízení nabíjení a omezení nabíjecího proudu (BATT1)
- Vysoce kvalitní a nízká míra selhání komponent ST, TI a Infineon pro zajištění životnosti produktu
- Digitální řízení obvodu adaptivního třístupňového nabíjecího režimu pro zvýšení životnosti BATT1.
- Typ BATT1 lze nastavit pomocí LED/LCD.
- Pokud po dlouhou dobu nedochází k nabíjení a FV pole má nízké napětí (FV<5V), regulátor přejde do režimu nízké spotřeby.
- 100% nabíjení a vybíjení v provozním teplotním rozsahu.
- Řídicí signál AES pro chladničku do auta

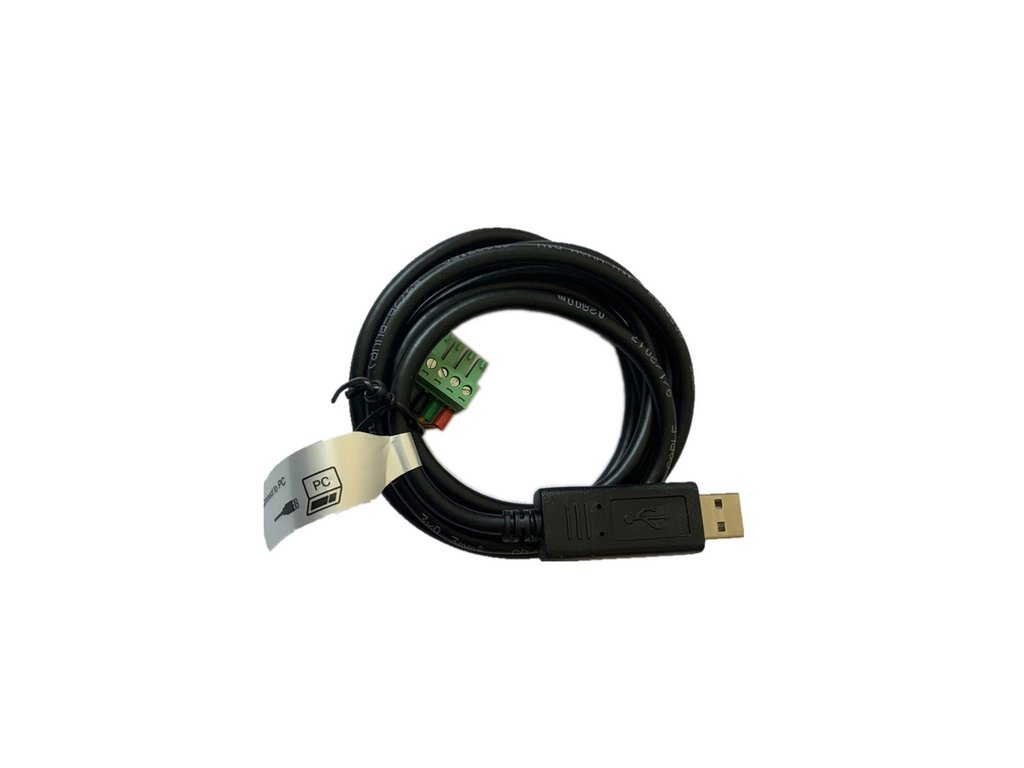

- Standardní protokol Modbus a komunikační port RS485 (kabel 4pin-USB)
Přehled ochran:
• FV nadproud
• Zkrat FV
• Obrácená FV polarita
• Obrácená polarita baterie
• Přepětí baterie
• Nadměrné vybití akumulátoru
• Přehřátí baterie
• Nízká teplota baterie
• Zkrat zátěže
• Přetížení zátěže
• Přehřátí regulátoru
Funkce vestavěného displeje:
Smyčka displeje: FV napětí → FV proud → FV energie → Generovaná energie → Napětí BATT1 → Proud BATT1 → Max. napětí BATT1 → Min. napětí BATT1 → Teplota BATT1 → Typ baterie BATT1 → Napětí BATT2 → Proud BATT2 → Max. napětí BATT2 → Min. napětí BATT2 → FV napětí
Vzdálený displej MT11 (volitelné příslušenství, není součástí) dodávky může zobrazovat různá provozní data a informace o poruchách systému. Informace lze zobrazit na podsvícené LCD obrazovce, tlačítka jsou snadno ovladatelná a číselný displej je dobře čitelný.
